서 지 보호 운전 하는 LED의 응용

Jul 20, 2017

메시지를 남겨주세요




출처: Ofweek 날짜: 2017/5/31 16시 01분: 04 조회: 12 공유:

LED는 그것의 높은 효율, 낮은 에너지 소비 특성 때문에 시장에서 인기가 있다. 그것은에서 널리 이용 된다 그래서 조명 및 신호 표시기 및 다른 필드를 표시 합니다. 그러나, 환경의 광범위의 응용 프로그램은 또한 야외 작업에 LED 자체에 대 한 도전, led 구동 회로 오류 또는 손상 재산 및 발생 하는 인력에 의해 발생 하는 과전압과 과전류 영향에 매우 취약 손실입니다. 따라서, LED의 생산에서 공급 한다 작업 환경의 복잡성을 고려 보호 디자인, 실패의 발생률을 줄일. 이 종이 LED의 구동 회로 보호 하는 방법에 대 한 간단한 토론을 만든다.

익숙한 친구의 LED 회로, led 구동 회로 일반적으로 다음과 같은 구성 요소, AC 입력, 정류, DC/DC 변환, 및 다른 모듈을 포함 하 여의 여러 부분 이루어져 알고 있어야 합니다. 보호 조치는 각 모듈 및 서 지, 다른 효과적인 보호 대책에 대 한 필요의 경우 전류와 같은 다른 모듈에 따라 조정 될 필요가 있다.

1, led 구동 회로 서 지 보호 응용 프로그램

AC 입력된 터미널 서 지 보호 체계에 압력 민감한 저항기 (MOV) 또는 가스 방전 관 (GDT/SPG) 조합 디자인을 사용할 수 있습니다. 접지, 경우 사용할 수 있습니다. 그림 1 L-n에서 같은 시간 보호 개념에서 공통 모드 션트 바리 스 터 (MOV), 후면-레벨 회로의 보호까지 과전압, 서 지에 의해 생성 된 차동 모드를 효과적으로 억제 수 있습니다. 각각, l/n-pe Mov 또는 MOV + GDT/SPG 사이 회로 연결의 땅을 효과적으로 줄일 수 공통 모드 서 지 에너지 피해; 백 수준 회로로 서 지를 방지 하기 위해 지구에 전원 공급 장치, 그림 2에서 접지 라인 경우 차동 모드 보호 L n 선 사이의 바리 스타 직접 밖으로 수행할 수 있습니다.







 schematic diagram of AC input Terminal common-mode/differential-mode protection circuit

그림 1 도식 다이어그램의 AC 입력 터미널 공통 모드 차동 모드 보호 회로






 schematic diagram of AC input-end differential-mode protection

                                                              AC 입력-엔드 차동 모드 보호의 회로도



피하기 위해 보호의 실패 후 MOV 보호 요소의 보호, 단락 회로 오류 점화 연소의 가능성 사용할 수 있습니다 Tmov 또는 Pmov를 보호 하기 위해. 위의 운동에 대 한 ac 견딜 전압 선택 적어도 위에 선 최대 AC 동작 전압 1.2 ~ 1.4 배 시간 때 튜브 GDT/SPG, 방전 튜브 쇠 약의 낮은 제한 값을 방전을 사용 하 여 동시에 Mian misoperation를 피하기 위하여 전압 회로의 최대 피크 전압 보다 적어도 높은 이어야 하며 현재 견딜 지 테스트 표준의 요구 사항에 맞게 서 지 등급의 수요에 따라 다른 현재 레벨을 선택 해야 합니다.



2, ac/DC 보호 회로 회로도

schematic diagram of AC-DC rear protection circuit



그림 3 AC-DC 후면 보호 회로의 회로도



AC는 정류 후 백 DC 회로에서 칩 과전압 및 과전류, 매우 민감한 이며 칩 손상, 감염 3에서 보듯이 그림, 병렬 과도 전압 억제 다이오드 Tv 정류, 후의 경우 과전압 발생, Tv는 피코 초 반응 속도 동작 압력 자유로운 영향에서 백 칩을 보호 하기 위해 안전한 범위에 고정 됩니다. 비정상적인 전류 복구 퓨즈 PPTC 보호에서 회로 의해 디자인 될 수 있다, 과전류 세대 임피던스에 PPTC PPTC 복원 계속 오류 제거까지 비정상적인 전류를 효과적으로 차단 하기 위하여 급속 하 게 더 큰 수는 낮은 저항 상태, 회로 정상 근무 조건으로 돌아가려면 계속할 수 있도록.



Tv 선택 때 컷오프 전압은 일반적으로 1.2 ~ 1.4 배 번 정상 동작 전압 및 Tv 전원 크기의 피크 적절 한 학년을 선택 하는 압력의 능력에 따라. PPTC 회로 작업 현재를 결합 하 여 선택 하 고 기준 전압 및 온도 또한 PPTC 현재 보유 온도 적용으로 줄어들 것입니다 중요 한 핵심 지표, PPTC 선택의 충격 이다. PPTC 뿐만 아니라 회로 칩을 효과적으로 보호할 수 있습니다 하지만 또한 Tv 튜브에 특정 보호 역할을 할 수, 크게 Tv 튜브의 서비스 수명을 향상 시킬 수 있도록 회로 PPTC의 위치는 일반적으로 Tv 프런트 엔드에 연결 됩니다.



3, LED 직접 구동 회로 보호 회로도


 protection diagram of LED DC drive circuit

                                                                          그림 4LED 직류 구동 회로의 보호 다이어그램

Led의 밝기는 LED 불안정 한 전류의 현재 크기에 의해 제어 됩니다과 매우 쉽게 수 있는 DC/AC 모듈에서 그림 4와 같은 LED, 구울 수 시리즈 안정적인 전류를 정 전류 다이오드 회로에서 이렇게 뿐만 아니라 수 있습니다 달성 하기 위해 led 안정적인 밝기, 그리고 현재 하지 인해 불안정 및 굽기 지도. 저전력 LED 램프 작업 전류 10mA 30mA, 고 전력 LED 램프 전류 200mA에서 1400mA를 작업 하는 일반적으로, 필요한 작업 현재 선택 모델 적합 한 정 전류 다이오드를 기반으로 될 수 있습니다. 때문에 LED 빛은 또한 압력 간섭 손상 이상의 정전기 방전에 취약 DC 회로 LED 빛의 후부는 또한 일반적으로 관 수 하는 Tv를 사용 하 여 몇 가지 효과적인과 압 보호를 할 필요가.

4, LED 램프 문자열 보호 회로도


그림 5 회로도의 LED 전구 보호

여러 개의 LED 조명 LED 램프를 열고 실패 한 경우에 그림 5와 같이 시리즈에 연결 되 면 전체 LED 조명 영향을 받을 것 다른 LED 조명 작업의 실패에 의해 제대로, 각 LED 회로 증거에 평행한 빛이 문제를 해결 하기 위해 LED 보호 장치 TX, 완전히 때 단일 TX 즉시 안내할 것입니다, LED 오픈 회로 보호 소자와 병렬로 실패 개방 회로 실패, 주도 지속 가능한 유지 보수 상태에 따라서 각 LED의 효율성을 개량 하기 위하여 되도록 회로에 다른 시리즈 LED 단일 led 개방 오류 때문 이며이 보호 조치는 상대적으로 높은 비용 하지만 소멸.

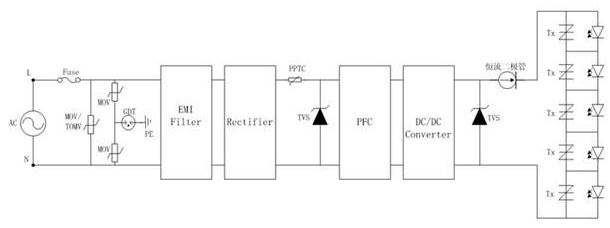

정리해 보면, led 구동 회로 일반적으로 AC 입력, 정류, DC 변환 및 다른 모듈에 의해 LED 구동 회로 대략 그림 6과 같이 참조할 수 있습니다 전체 보호 체계는:






그림 6LED 전원 공급 장치의 전반적인 보호의 회로도

실용적인 응용 프로그램에서 낙뢰 서 지 시험 수준, 칩 매개 변수, 작업 전압, 작업 환경, 같은 서 지 보호 요소의 선택에 영향을 미치는 많은 요인이 있다. 따라서, LED 전원 공급 장치 디자인을 보호 하기 위해 우리는 다 수 요인, 고려할 필요가 신중 하 게 고려 하는, 포괄적인 상황만는 목적이 있을 수 있다 디자인 완벽 하 게 보호 프로그램에 역할을 재생할 수 있습니다.
